一、用途

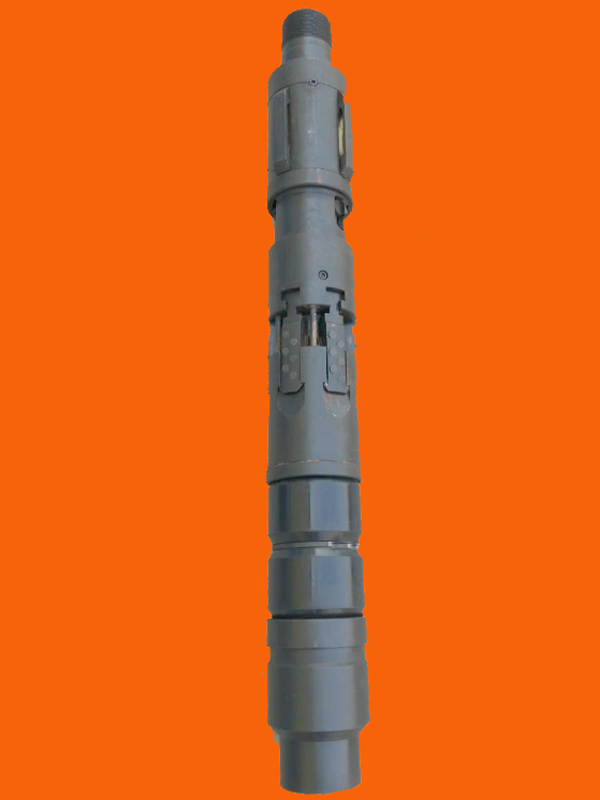

Y221—115封隔器主要用于試油、采油、找水、堵水、壓裂、酸化和防砂等。

二、結構

1、由上接頭、膠筒、錐體帽及密封件等組成封隔機構。

2、由錐體、卡瓦、卡瓦座等組成座卡機構。

3、由扶正體、扶正塊、彈簧等組成扶正機構，在扶正體下部連著導向環、導向銷釘及導向帽。

封隔機構及扶正機構有卡瓦連接環帽及連接頭扶正帽相連接組合成一體，中心管下部接下接頭。

三、技術參數

1、總       長             1550mm

2、鋼體最大外徑            Φ115mm

3、最小通徑                Φ52mm

4、扶正塊外徑               張開Φ139mm    壓縮Φ115mm

5、座封載荷                 60—80KN

6、工作溫度                 ≤200℃

7、工作壓差                70MPa

8、連接絲扣                2 7/8UPTBG

四、工作原理

1、座封：按所需座封高度上提管柱后正傳油管管柱，然后下放管柱，因扶正器扶正塊與套管內壁的摩擦力，中心管在“丁”形槽內運動，結果導向銷釘就從下井時的上、下兩槽的末端運動到座封位置的頂端。此時卡瓦座推動卡瓦沿錐體向上運動，卡瓦被錐體撐開，牢固的卡在套管內壁上。同時，上接頭和中心管一起下行，壓縮膠筒，使膠筒直徑變大，封隔油套管環形空間，從而達到座封的目的。

2、解封：上提管柱，上接頭和中心管一起上行，膠筒收回解封，同時扶正器下的導向銷釘從中心管“丁”字槽的頂端回到下末端，錐體退出卡瓦，卡瓦收回解卡。

五、技術要求

1、在井下條件允許的情況時，封隔器下端應接3—4根尾管，下井管柱螺紋必須上緊。

2、座封封隔器的座封高度決定于下入深度，座封載荷和膠筒密封壓縮距等因素。

3、不能多級使用，但可與支撐式封隔器配套使用，組成多級封隔器管柱。

六、注意事項

1、在裝運時，不允許有碰撞及嚴重顛簸現象，也不能重壓。

2、應放于通風干燥處，避免雨淋潮濕，以防銹蝕。

3、絲扣應加保護，以防碰傷。
